Salut! En tant que fournisseur de moules multi-empreintes, j'ai eu ma part d'expériences en matière de conception de ces moules, notamment lorsqu'il s'agit de déterminer la bonne épaisseur de paroi. C'est un aspect crucial qui peut faire ou défaire les performances et la qualité du produit final. Voyons donc comment concevoir l'épaisseur de paroi du moule pour un moule multi-empreintes.
Comprendre les bases
Tout d’abord, qu’est-ce qu’un moule multi-empreintes exactement ? Eh bien, c'est un moule qui comporte plusieurs cavités ou espaces dans lesquels le plastique ou d'autres matériaux sont injectés pour créer plusieurs pièces identiques en un seul cycle de moulage. C’est extrêmement efficace pour la production de masse, mais cela pose également des défis uniques en matière de conception de l’épaisseur des parois.
L’épaisseur de paroi d’un moule affecte directement plusieurs choses. Cela a un impact sur le temps de refroidissement, l’écoulement du matériau fondu, la résistance du moule lui-même et la qualité du produit final. Si l'épaisseur de la paroi est trop fine, le moule risque de ne pas être suffisamment solide pour résister à la pression pendant le processus d'injection, ce qui entraînerait une rupture ou une déformation. En revanche, s'il est trop épais, cela peut augmenter le temps de refroidissement, ce qui ralentit le processus de production et peut également entraîner des coûts plus élevés.
Facteurs à considérer
Vous devez prendre en compte plusieurs facteurs lors de la conception de l’épaisseur de paroi du moule pour un moule multi-empreintes.
Propriétés des matériaux
Le type de matériau que vous utilisez pour le moule joue un rôle important. Différents matériaux ont des propriétés différentes, telles que la conductivité thermique, la résistance et la viscosité. Par exemple, si vous utilisez un matériau à faible conductivité thermique, vous devrez peut-être avoir une épaisseur de paroi plus fine pour garantir un refroidissement adéquat. En revanche, si le matériau est très visqueux, une paroi plus épaisse peut être nécessaire pour permettre au matériau de s'écouler correctement dans toutes les cavités.
Géométrie de la pièce
La forme et la taille des pièces que vous moulez comptent également. Les géométries complexes avec des sections minces ou des angles vifs peuvent nécessiter une épaisseur de paroi différente de celle des pièces simples à parois épaisses. Par exemple, si vous faitesClips d'affichage pour étagères, moule multi-cavités, qui ont généralement des structures relativement fines et délicates, vous devez faire très attention à l'épaisseur de la paroi pour vous assurer que le moule peut produire des clips de haute qualité sans aucun défaut.
Pression d'injection
La pression utilisée pendant le processus d’injection est un autre facteur important. Des pressions d'injection plus élevées nécessitent des moules plus solides, ce qui signifie souvent des parois plus épaisses. Cependant, vous devez également équilibrer cela avec le temps de refroidissement et l’efficacité de la production. Si vous parvenez à réduire la pression d’injection grâce à une conception appropriée ou à une optimisation du processus, vous pourrez peut-être vous en sortir avec une épaisseur de paroi plus fine.
Circuit de refroidissement
Un système de refroidissement bien conçu peut affecter considérablement les exigences en matière d’épaisseur de paroi. Si le système de refroidissement est efficace, il peut aider à refroidir rapidement le matériau en fusion, même avec une paroi plus épaisse. D’un autre côté, un mauvais système de refroidissement peut nécessiter une paroi plus fine pour obtenir le même temps de refroidissement. Ainsi, lors de la conception de l’épaisseur de la paroi, vous devez considérer la manière dont les canaux de refroidissement seront placés et comment ils fonctionneront en conjonction avec l’épaisseur de la paroi.
Directives de conception
Maintenant que nous avons couvert les facteurs à prendre en compte, parlons de quelques directives générales de conception concernant l'épaisseur de la paroi du moule dans un moule multi-empreintes.
Épaisseur de paroi minimale
Il existe une épaisseur de paroi minimale que vous devez viser pour garantir la solidité et l’intégrité du moule. Cette valeur minimale dépend du matériau et de la taille du moule. En règle générale, pour la plupart des moules d’injection plastique, l’épaisseur minimale de paroi est d’environ 1 à 2 mm. Cependant, pour les moules plus grands ou fabriqués avec des matériaux plus fragiles, cette valeur devra peut-être être augmentée.
Uniformité
Il est important de maintenir l’épaisseur de paroi aussi uniforme que possible dans tout le moule. Une épaisseur de paroi inégale peut entraîner un refroidissement irrégulier, ce qui peut provoquer une déformation, un retrait et d'autres défauts dans le produit final. Si vous avez besoin d'épaisseurs de paroi différentes dans différentes zones du moule, veillez à effectuer une transition progressive entre elles afin de minimiser la concentration de contraintes.
Renforcement
Dans certains cas, vous devrez peut-être ajouter un renfort au moule pour augmenter sa résistance sans trop augmenter l'épaisseur globale de la paroi. Cela peut être réalisé en ajoutant des nervures, des goussets ou d'autres éléments structurels au moule. Par exemple, si vous réalisez unMoule de touches en plastique, qui a une surface relativement grande et doit résister à une certaine pression, l'ajout de quelques nervures à l'arrière du moule peut aider à le renforcer.
Simulation
Avant de finaliser la conception de l'épaisseur de paroi, c'est une bonne idée d'utiliser un logiciel de simulation pour analyser l'écoulement du matériau en fusion, le processus de refroidissement et la répartition des contraintes dans le moule. Cela peut vous aider à identifier tout problème potentiel et à ajuster en conséquence l’épaisseur de la paroi et d’autres paramètres de conception. La simulation peut vous faire économiser beaucoup de temps et d’argent à long terme en évitant des erreurs et des retouches coûteuses.
Études de cas
Jetons un coup d'œil à quelques études de cas pour voir comment ces principes de conception sont appliqués dans des scénarios réels.
Clips d'affichage pour étagères, moule multi-cavité
Pour leClips d'affichage pour étagères, moule multi-cavité, les pièces sont relativement petites et présentent des sections minces. Nous avons conçu le moule avec une épaisseur de paroi minimale de 1,2 mm pour garantir que le moule puisse résister à la pression d'injection sans être trop épais. Nous avons également veillé à maintenir l’épaisseur des parois aussi uniforme que possible pour éviter tout problème de refroidissement. En utilisant un logiciel de simulation, nous avons pu optimiser la conception et réduire le temps de refroidissement, ce qui a augmenté l'efficacité de la production.

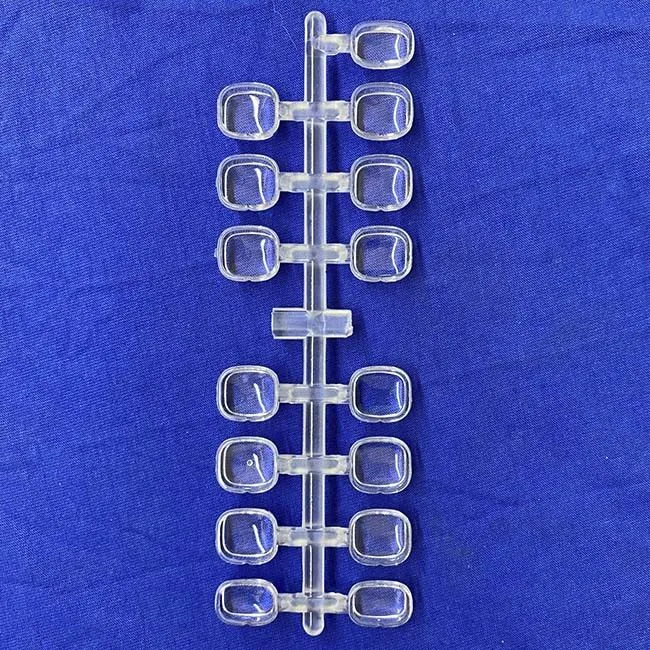

Moule de touches en plastique
Dans le cas duMoule de touches en plastique, les touches ont une surface relativement grande et doivent avoir une finition lisse. Nous avons ajouté quelques nervures à l'arrière du moule pour augmenter sa résistance sans trop augmenter l'épaisseur globale de la paroi. L'épaisseur de paroi a été conçue pour être d'environ 1,5 à 2 mm, en fonction de l'emplacement dans le moule. Cela a permis une bonne circulation du matériau fondu et un refroidissement efficace, ce qui a permis d'obtenir des touches de haute qualité.
Conclusion
La conception de l'épaisseur de paroi du moule pour un moule multi-empreintes est un processus complexe qui nécessite un examen attentif de plusieurs facteurs. En comprenant les propriétés des matériaux, la géométrie des pièces, la pression d'injection et le système de refroidissement, et en suivant les directives de conception, vous pouvez créer un moule qui produit efficacement des pièces de haute qualité.
Si vous êtes à la recherche d'un moule multi-empreintes, que ce soit pourClips d'affichage pour étagères, moule multi-cavité,Moule de touches en plastique, ouMoulage par injection de boutons de thermomètre infrarouge, nous sommes là pour vous aider. Nous possédons l’expertise et l’expérience nécessaires pour concevoir et fabriquer le moule parfait pour vos besoins. Contactez-nous dès aujourd’hui pour démarrer le processus d’approvisionnement et de négociation !
